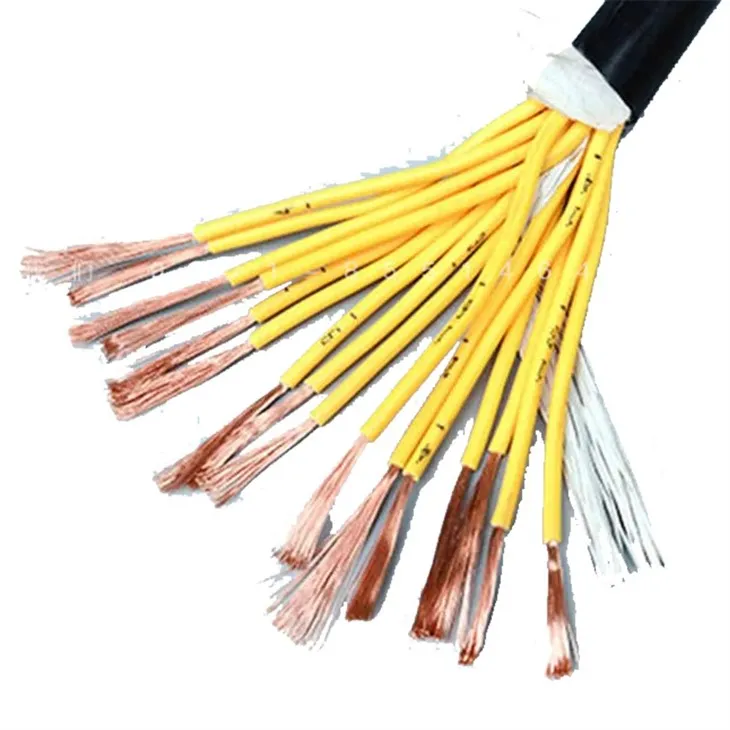

Kontrolpanelledninger er flerlederkabler, der bruges i automatiserings- og instrumenteringsapplikationer. kontrolpanelledninger kan måle og regulere transmissioner af automatiserede processer. Kontrolpanelledninger er ofte UL-klassificeret og/eller CSA-klassificeret.
PVC lysstyringskabel, PVC-isoleret PVC-beklædt styrekabel. k: Styrekabel, den første v: Isoleringsmateriale polyvinylchlorid, den anden v: Kappemateriale polyvinylchlorid, p: Afskærmet kabel, der er et lag af metalafskærmningslag i kablet.
KVV styrekabel specifikationer model tekniske parametre
● Nominel strømfrekvensspænding Uo/U er 450/750V.
● Den tilladte langtidsdriftstemperatur for kabellederen er 70 grader.
Kernen i kontrolkablet er kobberkerne, det nominelle tværsnit er 2,5 mm2 og derunder, 2 ~ 61 kerner; 4 ~ 6mm2,2 ~ 14 kerner; 10mm2,2 ~ 10 kerner. Styrekablets driftstemperatur: Gummiisolering er 65 grader, PVC-isolering er 70 grader og 105 grader to grader.
KYJY kontrolkabel er et lavspændings flammehæmmende kobberkerne tværbundet isoleret ståltape armeret PVC-beklædt kontrolkabel. KYJY styrekabel er produceret i henhold til GB/T9330.3-2008 standard.
Brandkontrolkabel, XLPE-type tværbundet polyethylen, kernetråd snoet syntetisk kabel, kernetrådsfarve i overensstemmelse med GB/T 5023.1 egnet til nominel spænding 450/750V lægningstemperatur ikke lavere end 0 grader.
4-leder styrekabel, byj styrekabel er velegnet til nominel spænding 450/750V polyvinylchlorid kappe, XLPE type tværbundet polyethylen, kernetråd snoet syntetisk kabel, kernetrådsfarve i overensstemmelse med GB/T 5023.1 og JB/T 8734.1 foretrukne kromatografiske valg.
Styrekablet er et PVC-isoleret og PVC-beklædt styrekabel, der er velegnet til industri- og minevirksomheder, energi- og transportafdelinger, til AC nominel spænding under 450/750 volt for at styre, beskytte ledninger og andre lejligheder.
4-leder skærmet styrekabel, egnet til nominel spænding 450/750V driftstemperatur er ikke højere end 70 grader, installationstemperatur er ikke lavere end 0 grader.
Forskellen mellem kontrol- og instrumenteringskabel er hovedsageligt i brug. Enten kan være fast eller strandet. Tilbage i de "gode gamle dage" skulle kontrolpanelledninger (til motorer) have større ledninger end instrumenteringskabler for at kunne håndtere de større strømme, der kræves til motorstarterne. De blev typisk afsluttet under skrueterminaler, og massiv ledning gør denne afslutning lettere.
Instrumenteringskablerne havde mindre diameter og ofte lavet af trådet tråd, som er mere fleksibelt. I dag, med større brug af elektroniske starterstyringer, er det hovedsageligt koblingsudstyr (afbryder) kontrolledninger, der har brug for den større diameter ledning.
Den anden forskel mellem de 2 typer er, at instrumenteringskablet typisk er et skærmet (skærmet), snoet par. Denne konstruktion tjener til at minimere "crosstalk" (induktiv kobling), der forårsager fejlagtige aflæsninger for instrumenteringen. Kontrolpanelledningerne, hvis kredsløb fungerede ved 125 VDC, 110 VAC eller 220 VAC niveauer, var generelt immune over for dette, og krævede derfor ikke afskærmningen.
I dag, hvor styresignalerne køres ved 24 VDC, anbefales den skærmede parsnoede konstruktion også til dem.
Du skal stadig være forsigtig med niveauadskillelse, men så længe du har at gøre med lave jævnspændinger (maks. 28 V), resistive belastninger og bruger skærmede parsnoede kabler, kan du kombinere kontrol- og instrumenteringskernerne til et enkelt kabel, hvor nødvendige. (Det er stadig bedre at holde dem adskilt.) Du bør også holde induktive belastninger (såsom solenoider og relæer) adskilt fra instrumenteringen, da de kan skabe høje induktive spidsspændinger, når de er deaktiveret.
Du skal stadig vælge en ledningsstørrelse, der er tilstrækkelig til at håndtere den maksimale strøm og isoleret til den maksimale spænding.
Kan du bruge en kontrolpanelledning til strøm
Kontrolpanelledninger transmitterer direkte elektrisk energi fra elsystemets strømfordelingspunkt til strømforbindelseslinjerne i forskelligt elektrisk udstyr, mens elektriske strømkabler hovedsageligt bruges til transmission af stærk elektrisk energi i generering, distribution, transmission, transformation, og strømforsyningsledninger, og strømmen, der passerer igennem, er stor. Det elektriske strømkabel bruges i elsystemets hovedledning til at overføre og distribuere elektrisk energi med stor funktion.
Kontrolpanelledninger er fremstillet i overensstemmelse med de strenge kvalitetssikrings- og kvalitetskontrolprocesser. Formålet med at tilbyde service i den foruddefinerede tidsramme, vil kontrolpanelets ledninger fungere fejlfrit i hele levetiden.
Fordelene ved kontrolpanelledninger inkluderer:
● Letvægts
● Fleksibilitet, der passer til enhver struktur
● Mekanisk effektivitet
● Nyttig til flere sektorer
● Anti-interferens funktion
● Forlænget levetid
● Slidbestandig egenskab
● Ikke-ætsende materiale
Mens der er forskellige typer kontrolpanelledninger, har de fleste af dem en lignende konstruktion. De består af syv individuelle bundter af tråd. I midten af en kontrolpanelledning er et enkelt ledningsbundt, som er omgivet af seks andre ledningsbundter.
De fleste typer kontrolpanelledninger er lavet af stål. Med det sagt er nogle af dem lavet af kulstofstål, mens andre er lavet af rustfrit stål. Kontrolpanelledninger i kulstofstål er stærkere, men de mangler rustfrit ståls korrosionsbestandige egenskaber. Uanset materialet er kontrolpanelledninger allerede stærke, fordi de er konstrueret af flere bundter af ledninger.
Hvordan vælger jeg kontrolpaneltrådstørrelse
Mål først det højest tilladte spændingsfald.
For det andet skal du beregne belastningsstrømmen.
For det tredje skal du vide, at det mest passende kabel vil være et, der har en strømstyrke tættest på den beregnede belastningsstrøm. Adskillige diagrammer med kabelstørrelser og tilsvarende strømværdier er let tilgængelige online. Brug et sådant skema til at vælge et passende kabel.
For det fjerde skal du bruge skemaet til også at lokalisere spændingsfald i meter eller 100 fod, i henhold til dit foretrukne system.
For det femte skal du bruge følgende formel for kabelstørrelse og strømværdi til at beregne spændingsfald langs den faktiske længde af ledningskredsløbet.
● Hvis du vil beregne spændingsfaldet pr. meter, (Faktisk længde af kredsløb x voltfald i 1m) /100
● Hvis du vil finde spændingsfaldet i 100ft (Faktisk længde af kredsløb x voltfald for 100ft) /100
Efter at have beregnet ovenstående, skal du gange den værdi, du får, med belastningsfaktoren:
Belastningsfaktor=Belastningsstrøm, der skal tages af kabel/kabels nominelle strøm (som skal angives i det skema, du henviser til).
Nu er du nået frem til kablets spændingsfaldsværdi, når belastningsstrømmen passerer gennem det.
Hvis denne værdi er mindre end det maksimalt tilladte spændingsfald, bør størrelsen på det valgte kabel være i orden.
Hvis værdien er højere end værdien af det maksimalt tilladte spændingsfald, skal spændingsfaldet for det næste større kabel ifølge det refererede skema beregnes. Denne proces skal fortsættes, indtil værdien af spændingsfaldet bliver mindre end den maksimalt tilladte spændingsfaldsværdi.
Hvor mange kerner har en kontrolpanelledning
Antallet af kerner i strømkablet er relativt lille, inklusive enkeltkerne, to kerner, 3 kerner, 4 kerner og 5 kerner. I henhold til kravene til elnettet er det maksimale generelt 5 kerner. kontrolpanelledninger bruges til at transmittere styresignaler, som indeholder et stort antal kerner, der spænder fra 2 kerner til 61 kerner eller mere. Kontrolpanelledninger bruger også forskellige kerneledningsstrukturer og afskærmningsforanstaltninger for at opnå tilfredsstillende elektromagnetiske kompatibilitetseffekter.
Hvad er kontrolpanelledninger lavet af
En kontrolpanelledning er lavet af mekanisk kabel (wiretov), som typisk er konstrueret med galvaniseret stål, rustfrit stål eller andre legeringer. Kontrolpanelledninger er en samling eller et system af kabler og komponenter, såsom en kugle- og skaftfitting, hvor der er et input eller en handling, der forårsager et output eller et resultat.
Tips til installation af kontrolpanelledninger
● Den ledende kerne af kabler
For den ledende kerne skal du vide, hvilket materiale den ledende kerne er lavet af, hvor meget kernetværsnittet er, og hvor mange små fibre inde i kernen. Du vil være i stand til at overveje passende konstruktionsmuligheder for at sikre, at kablets transmissionseffektivitet ikke reduceres.
Kernematerialet og kernetværsnittet vil påvirke transmissionsafstanden. Antallet af små fibre vil øge kernens blødhed (øge kablets bøjningsradius) og øge evnen til at absorbere vibrationerne forårsaget af det omgivende maskineri.
● Afskærmningstape af kabler
Afskærmningstape hjælper med at kontrollere strømkabler for at transmittere signaler bedre. De er lavet af tynd aluminiumsfolie eller fortinnet kobbernet. Materialet lavet af aluminiumsfolie er ret solidt, så det er nødvendigt at være opmærksom på den tilladte bøjningsradius for at undgå at bryde anti-interferenslaget på kontrolpanelledningen.
● Spænding af kabler
Driftsspænding er også en faktor, du bør overveje, når du installerer strømkabler. Normalt vil kabler med en spænding på 300V/500V eller 0,6/1kV blive ført til et separat kabelbakkesystem fra systemer med lavspænding<100V.
Før du installerer kontrolpanelledningen, skal du lære omhyggeligt om de tekniske krav til projektet for at have en vis forståelse af driftsmiljøet og de forbindelser, som strømkablet skal udsættes for hver dag.
Baseret på installationsmiljøet klassificeres kontrolpanelledninger ofte i mange typer med funktioner som anti-interferenskabler, olie- og kemikaliebestandige kabler, brandsikre kabler osv.
I processen med at installere kontrolpanelledninger er der to vigtige faktorer, vi skal være opmærksomme på installationspositionen mellem strømkablerne og strømkablernes omgivende temperatur.
Begge ovenstående faktorer påvirker strømstyrken direkte. Det påvirker den elektriske transmissionsproces for udstyr i produktionsprocessen.
● Installationsposition mellem strømkabler
For installationsstedet mellem kabler er årsagen til forskellen i strømstyrke på grund af den varme, der genereres inde i strømkablet. På det tidspunkt vil elektricitet gå tabt på grund af processen med at omdanne elektrisk energi til varmeenergi.
Hvis kablerne er placeret ved siden af hinanden, under kraftoverførsel, vil temperaturen mellem kablerne give resonans, hvilket får den samlede temperatur til at stige, og reducerer strømstyrken i kablet.
● Strømkablets omgivende temperatur.
Installationstemperaturen har stor indflydelse på kablets strømstyrke. En temperatur på 30 grader anses for at være ideel til strøm, når ændringskoefficienten ikke er for meget, men når temperaturen stiger til 60 grader, vil strømstyrken falde betydeligt. Derfor skal vi i processen med at installere kontrolpanelledninger nøje overveje installationsmiljøet samt arrangementet af kabler, så kablerne fungerer med den bedste effektivitet.
